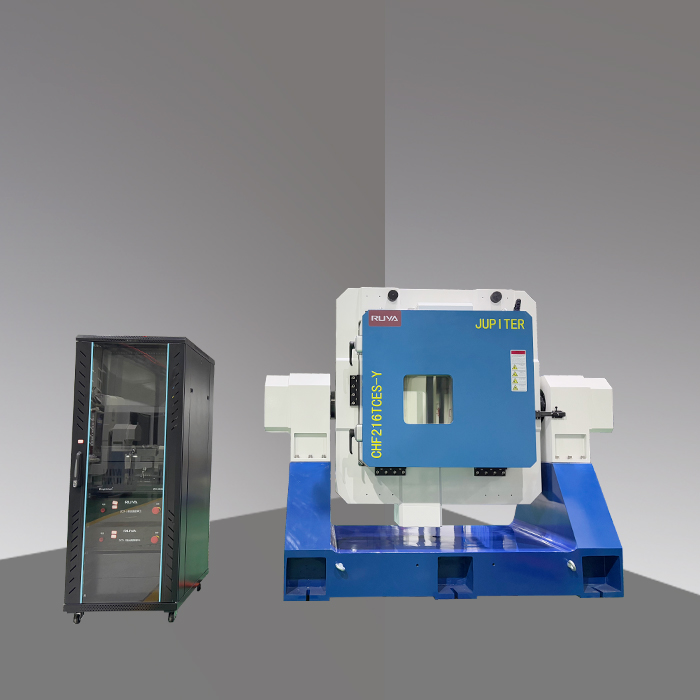

2FDT650WK双轴温控转台

双轴温控转台是为光纤陀螺及 IMU 的研究试验、生产调试和维修校准而研制的专用精密设备，主要用于速率和位置功能试验，具有性能稳定、运转可靠、操作简单等特点。设备也可以用于其它惯性元件及装置的试验测试。
转台由机械台体、温控箱及测控系统几部分组成。

双轴温控转台是为光纤陀螺及 IMU 的研究试验、生产调试和维修校准而研制的专用精密设备，主要用于速率和位置功能试验，具有性能稳定、运转可靠、操作简单等特点。设备也可以用于其它惯性元件及装置的试验测试。

转台由机械台体、温控箱及测控系统几部分组成。

外环采用“U”型环架结构，绕水平轴转动，可连续旋转；

内环采用“T”型结构，绕外框轴的垂直轴旋转，可连续旋转。

转台上设有引北棱镜，转台采用卧式 U-T 结构形式，底座上有水平调整装置。

额定负载重量：50kg

台面尺寸：Φ650mm

内环：±0.001°/s～±800°/s

外环：±0.001°/s～±300°/s

双轴联动速率：≥60°/s

最大角加速度：内框：400°/s2，外框：100°/s2

角速率精度（内环、外环）：

ω≤1°/s，速率精度优于 1×10^-3（1°平均）

1°/s≤ω≤10°/s，速率精度优于 1×10^-4（10°平均）

ω≥10°/s，速率精度优于 1×10^-5（360°平均）

角位置定位精度：内环±2″，外环±3″；
