三轴惯性测试转台：三自由度运动模拟原理解析

在航空航天、惯性导航、机器人控制等高端装备领域，惯性器件（陀螺仪、加速度计等）的性能直接决定载体的姿态控制精度与导航可靠性。三轴惯性测试转台作为核心测试设备，其核心功能是在实验室环境中精准复现物体在三维空间中的姿态和角运动，为惯性器件的标定、测试与验证提供可控、可重复的运动激励。不同于单轴或双轴转台，三轴转台通过三个相互正交的旋转轴实现全空间姿态模拟，其运动模拟原理融合了机械设计、运动学、控制工程等多学科技术，是高端装备研发链条中不可或缺的关键环节。

本文将从核心定义出发，系统解析三轴惯性测试转台三自由度运动模拟的底层逻辑、实现路径及关键技术。

一、核心概念：三轴惯性测试转台与三自由度运动的本质关联

要理解其运动模拟原理，首先需明确两个核心概念的内涵：三轴惯性测试转台与三自由度旋转运动。

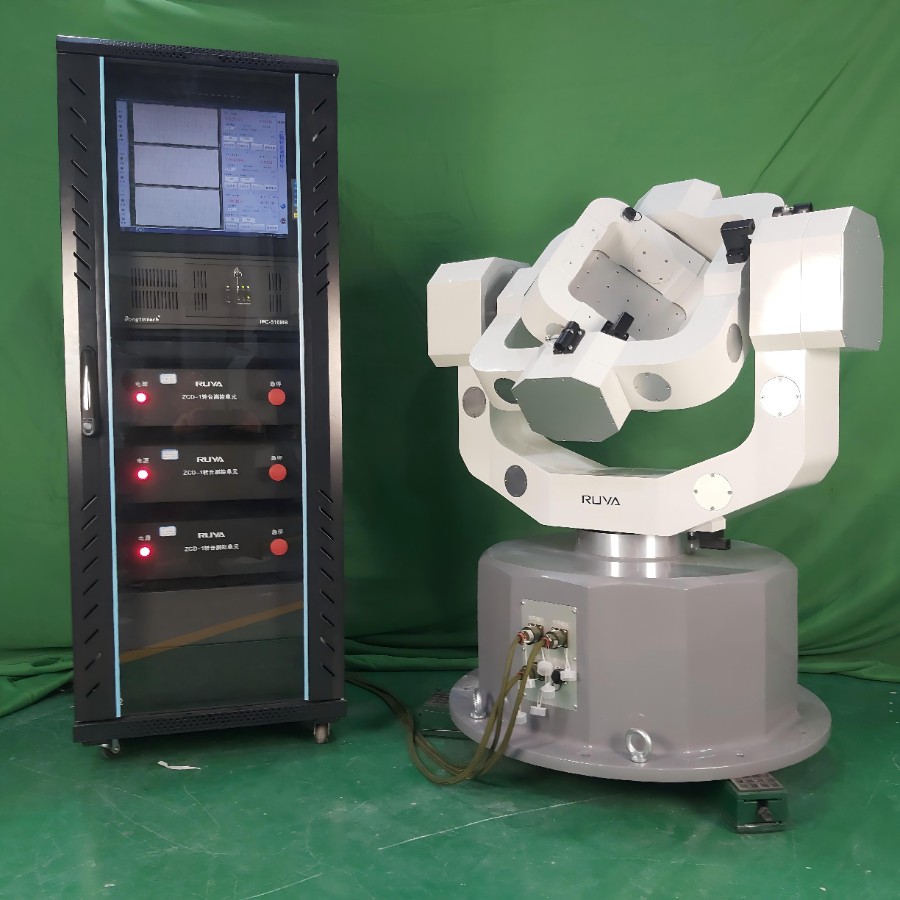

三轴惯性测试转台是一种高精度机电一体化设备，核心构成包括机械框架、驱动系统、测量反馈系统与控制系统，其核心设计目标是通过三个两两正交的旋转轴，为安装在台面上的被测惯性器件（如惯性测量单元IMU）提供绕三个独立自由度的精确角运动，模拟载体（飞行器、卫星、机器人等）在真实场景中的姿态变化，如飞机的俯仰、偏航与滚转，卫星的轨道姿态调整等。

从运动学角度，空间中任意刚体的姿态变化均可通过三个独立的旋转自由度完全描述，这三个自由度对应三个相互正交的旋转轴，且三轴交汇于一点（转台中心点/测试中心），确保被测器件的敏感中心始终与转台中心重合，避免附加位移对测试精度的影响。这三个自由度分别对应：绕垂直轴的偏航运动（方位角）、绕水平轴的俯仰运动（俯仰角）、绕与台面平行轴的滚转运动（滚转角），三者协同运动即可复现空间任意姿态，这是三轴转台运动模拟的理论基础。

与单轴转台仅能模拟单一方向旋转、双轴转台无法实现全姿态覆盖不同，三轴转台通过三自由度的协同控制，打破了运动模拟的维度限制，能够逼真复现载体在复杂工况下的动态姿态，满足高精度惯性器件全工况测试的需求。

二、机械基础：三自由度运动的结构载体的设计逻辑

三轴惯性测试转台的三自由度运动模拟，首先依赖于精密的机械框架结构，其核心是三个两两正交的旋转框架（外框、中框、内框），各框架对应一个自由度，通过层级嵌套实现运动的复合与协同。典型的框架结构有立式（U-O-O型、T-U-T型等）和卧式两种，其中立式结构因稳定性强、负载能力突出，广泛应用于航空航天领域的高精度测试场景，其结构设计遵循“正交性、同心性、刚性”三大原则。

2.1 三大框架的功能分工（以立式结构为例）

三个框架的层级嵌套的设计，确保了各自由度运动的独立性与协同性，具体分工如下：

1.  外框（方位轴/偏航轴）：作为整个转台的基础，垂直于水平面安装，其旋转轴为垂直方向，负责带动中框、内框及被测器件一同绕垂直轴旋转，模拟载体在水平面内的偏航运动（如船舶的航向调整、飞行器的水平转向）。外框需具备较高的刚性与稳定性，承担整个转台的重量与负载，其旋转精度直接影响整体姿态模拟的准确性。

2.  中框（俯仰轴）：嵌套在外框内部，其旋转轴为水平方向且与外框轴正交，负责带动内框及被测器件绕水平轴旋转，模拟载体的俯仰运动（如飞机的抬头、低头，卫星的俯仰姿态调整）。中框的设计需兼顾刚性与轻量化，避免自身重量过大导致外框驱动负载增加，同时需保证与外框、内框的正交精度，减少轴系偏差带来的姿态误差。

3.  内框（滚转轴）：嵌套在中框内部，其旋转轴与中框轴正交且与台面垂直，直接驱动台面及被测器件绕轴旋转，模拟载体的滚转运动（如飞机的侧倾、机器人的姿态调整）。内框是与被测器件直接连接的部分，其旋转精度、动态响应速度对测试结果的影响最为直接，通常采用高精度轴承与轻量化材料，确保运动的平顺性与准确性。

2.2 关键结构设计要求

为实现高精度三自由度运动模拟，机械结构需满足三大核心要求：一是正交性，三个旋转轴需严格两两垂直，轴系垂直度误差通常控制在角秒级，避免因轴系偏差导致姿态解算错误；二是同心性，三个轴的旋转中心需交汇于同一点（测试中心），偏差控制在0.5mm以内，确保被测器件敏感中心始终处于运动中心，消除附加离心力的影响；三是高刚性与低振动，框架采用高刚性材料（如铝合金、合金钢），配合精密轴承与减震结构，减少高速运动或长时间运行时的振动，避免振动干扰惯性器件的测量精度。

三、原理核心：三自由度运动的数学建模与姿态解算

三轴转台的三自由度运动模拟，本质是通过控制三个轴的旋转角度、角速度与角加速度，按照特定的数学规律协同运动，复现载体的空间姿态。其核心理论基础是欧拉角原理与姿态矩阵变换，通过数学建模将空间姿态与三个轴的旋转参数建立对应关系，实现姿态的精准控制与模拟。

3.1 欧拉角与三自由度姿态描述

空间中任意刚体的姿态，可通过三个欧拉角（偏航角ψ、俯仰角θ、滚转角φ）完全描述，这三个角度分别对应转台三个轴的旋转角度，其旋转顺序（如偏航-俯仰-滚转）决定了姿态的最终状态。需要注意的是，欧拉角存在“万向节锁”问题（当俯仰角为±90°时，偏航角与滚转角会产生耦合），因此在实际应用中，通常采用四元数法进行姿态解算，避免万向节锁带来的姿态失控，确保全空间姿态模拟的连续性与准确性。

具体而言，被测载体的目标姿态可通过欧拉角或四元数表示，控制系统将目标姿态分解为三个轴的旋转指令，分别驱动外框、中框、内框旋转，最终通过三个轴的协同运动，将被测器件调整至目标姿态。例如，模拟飞行器的俯冲姿态时，中框（俯仰轴）顺时针旋转（俯仰角减小），同时内框（滚转轴）根据姿态需求微调，外框（偏航轴）保持固定，三者协同实现俯冲姿态的精准模拟。

3.2 姿态矩阵与运动耦合控制

为实现三个自由度的协同控制，需通过姿态矩阵建立目标姿态与各轴旋转参数的映射关系。姿态矩阵是一个3×3的正交矩阵，其元素由三个欧拉角的三角函数构成，能够描述刚体从初始姿态到目标姿态的旋转变换过程。通过姿态矩阵的逆变换，可将目标姿态分解为三个轴的旋转角度，为驱动系统提供精准的控制指令。

由于三个框架存在层级嵌套，一个轴的旋转会带动其他轴的空间位置发生变化，形成运动耦合（如中框旋转时，内框的旋转轴方向会随中框姿态变化而改变）。因此，在运动控制过程中，需通过解耦算法消除耦合影响，确保每个轴的运动独立且精准。常用的解耦方法包括前馈解耦、反馈解耦等，通过实时补偿耦合误差，提高姿态模拟的精度与动态响应速度。

四、实现路径：三自由度运动的驱动与控制闭环

机械结构是运动模拟的载体，数学建模是理论基础，而驱动系统与控制系统的协同工作，则是实现三自由度精准运动模拟的核心路径。三轴转台通过“指令输入-驱动执行-测量反馈-误差修正”的闭环控制，确保运动模拟的精度与稳定性，其核心构成包括驱动系统、测量反馈系统与控制系统。

4.1 驱动系统：三自由度运动的动力来源

驱动系统的核心功能是根据控制系统的指令，为三个轴提供精准的驱动力矩，实现角度、角速度、角加速度的精准控制。目前主流的驱动方式分为电动驱动与电液混合驱动，直流力矩电机广泛应用于位置和随动系统中，是高精度伺服系统的理想执行元件，具有低转速、大扭矩、过载能力强、响应快、线性度好、力矩波动小等特点，可直接驱动负载，省去减速传动齿轮，从而提高了系统的运行精度；电液混合驱动则适用于大负载、高功率的测试需求，如大型飞行器惯性系统测试。

直流力矩电机作为驱动核心，需具备高精度的转速控制与位置控制能力，配合精密减速器（如谐波减速器），将电机的高速旋转转换为框架的低速高精度旋转，同时提供足够的驱动力矩，克服框架惯性与负载阻力。每个轴均配备独立的驱动单元，确保三个自由度的运动可独立控制、协同工作，实现复杂姿态的精准模拟，其角速率范围可覆盖±0.001～400°/s，满足从静态校准到瞬态响应的全工况测试需求。

4.2 测量反馈系统：精度保障的关键环节

测量反馈系统的作用是实时采集三个轴的旋转角度、角速度、角加速度等参数，将其反馈给控制系统，形成闭环控制，确保运动模拟的精度。核心测量器件包括角度编码器、角速度传感器等，其中角度编码器（如光电编码器）的精度直接决定转台的姿态控制精度，目前高端三轴转台的角度定位和重复精度可达到±2″，角位置分辨率可达±0.0001°，能够满足高精度惯性器件标定的严苛需求。

测量反馈系统需具备高响应速度与高可靠性，能够实时捕捉三个轴的运动状态，将测量数据快速传输至控制系统。同时，需通过误差补偿算法，修正测量器件本身的系统误差（如零点误差、刻度误差）与机械结构带来的误差（如轴系偏差、振动误差），进一步提升测量精度，为闭环控制提供准确的反馈数据。转台各技术指标通过角度标准设备进行校准，确保测量数据的可追溯性。

4.3 控制系统：三自由度协同的“大脑”

控制系统是三轴转台三自由度运动模拟的核心，负责接收测试指令（如目标姿态、运动轨迹），通过数学建模与解耦算法，将目标姿态分解为三个轴的控制指令，驱动驱动系统执行运动，并根据测量反馈系统的实时数据，动态修正控制指令，消除误差，确保运动模拟的精度与稳定性。

控制系统的核心功能包括：一是姿态解算，将目标姿态（欧拉角或四元数）转换为三个轴的旋转参数，避免万向锁问题；二是解耦控制，消除三个轴之间的运动耦合，确保各轴运动独立且协同；三是误差修正，根据测量反馈数据，实时修正驱动指令，补偿系统误差与外部干扰；四是轨迹规划，根据测试需求，规划三个轴的运动轨迹（如匀速旋转、变速旋转、正弦摇摆等），实现复杂姿态的模拟，部分测控软件还支持位置模式、速率模式、摇摆模式等多种控制模式，满足不同测试场景需求。

目前，控制系统多采用PLC、DSP或工业计算机作为控制核心，配合先进的控制算法（如PID控制、模糊控制、神经网络控制），实现高精度、高动态响应的协同控制。其中，改进型PID控制（如自适应PID）能够适应系统的非线性、时变特性，有效提升控制精度；模糊控制与神经网络控制则可处理系统中的不确定性因素，增强系统的抗干扰能力，进一步优化运动模拟的稳定性。

五、关键技术难点与精度保障措施

三轴惯性测试转台的三自由度运动模拟，核心难点在于实现“高精度、高稳定性、高动态响应”的协同控制，其精度受机械结构、驱动系统、测量系统、控制系统等多因素影响。针对这些难点，需采取针对性的精度保障措施，确保运动模拟的准确性与可靠性，满足惯性器件测试的严苛需求。

5.1 核心技术难点

1.  轴系正交性与同心性误差：三个轴的正交精度与同心精度直接影响姿态解算的准确性，机械加工与装配过程中的微小偏差，都会导致姿态模拟误差，尤其是角秒级的精度要求，对加工与装配工艺提出了极高要求；

2.  运动耦合干扰：三个框架的层级嵌套导致运动耦合，一个轴的运动的会干扰其他轴的姿态，尤其是在高速动态运动场景下，耦合干扰会显著影响控制精度，需通过复杂的解耦算法消除干扰；

3.  系统误差与外部干扰：驱动系统的死区、测量系统的零点漂移、外部振动等因素，都会导致运动模拟误差，需通过误差补偿与抗干扰设计，提升系统的稳定性；

4.  动态响应与精度的平衡：高动态响应要求驱动系统快速响应控制指令，而高精度要求系统运行平稳，两者存在一定的矛盾，需通过优化控制算法与机械结构，实现两者的平衡，如通过高刚性结构与高精度伺服驱动，兼顾动态响应与运行平稳性。

5.2 精度保障措施

1.  精密加工与装配：采用高精度加工工艺，确保三个框架的轴系精度；通过精密装配与校准，调整轴系的正交性与同心性，减少机械误差；同时采用高刚性材料与精密轴承，提升结构稳定性，控制台面平面度与端面跳动在0.02mm以内，增强负载能力（可达45Kg以上）；

2.  先进的解耦与控制算法：采用四元数姿态解算，避免万向锁问题；通过前馈解耦、反馈解耦等算法，消除运动耦合干扰；优化控制算法，如自适应PID、模糊神经网络控制，提升系统的动态响应速度与控制精度，实现动态响应与精度的平衡；

3.  高精度测量与误差补偿：采用高精度角度编码器、角速度传感器，提升测量精度；通过校准实验，建立误差模型，实时补偿测量误差与系统误差；采用减震结构，减少外部振动干扰，确保系统运行平稳，部分设备还可提供完整可验证的数据报告，涵盖全部位置、速率、机械参数，确保测试数据的可靠性与可追溯性。
