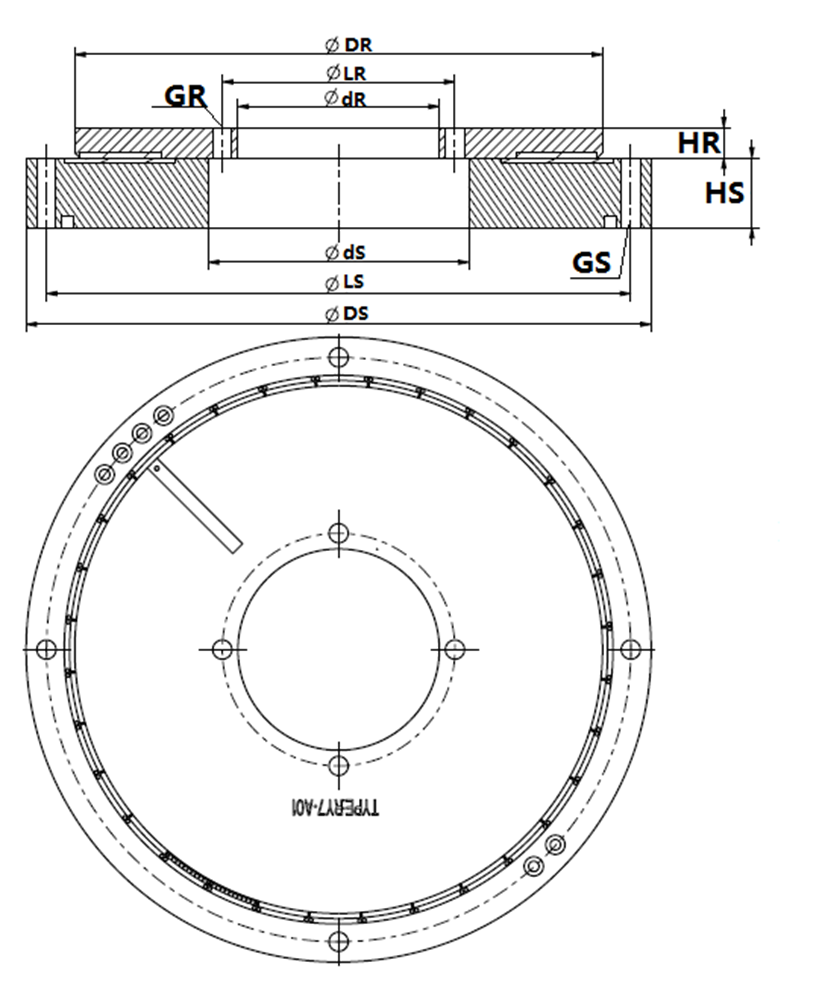

型号 （绝对式） | 定 子（mm） | 转 子(mm) | 气隙(mm) | 精度等级
| ||||||||
DS | LS | dS | GS | HS | DR | LR | dR | GR | HR | h | ||
RYS4/360 | 105 | 99 | 20 | 4×φ2.5 | 6 | 89 | 15 | 10 | 4×φ2.5 | 6 | 0.15～0.3 | ±7″/±45′ |
RYS5/360 | 132 | 126 | 44 | 4×φ3.5 | 8 | 114 | 36 | 30 | 4×φ3.5 | 8 | 0.15～0.3 | ±6″/±45′ |
RYS6/720 | 148 | 138 | 48 | 4×φ4.5 | 8 | 124 | 36 | 28 | 4×φ4.5 | 8 | 0.15～0.3 | ±4″/±45′ |
RYS7/720 | 175 | 165 | 42 | 4×φ4.5 | 9 | 151 | 33 | 25 | 4×φ4.5 | 9 | 0.15～0.3 | ±3″/±30′ |
RYS8/720 | 203 | 191 | 56 | 4×φ4.5 | 9 | 172 | 50 | 42 | 4×φ4.5 | 9 | 0.15～0.3 | ±3″/±30′ |
RYS9/720 | 224 | 213 | 76 | 4×φ5.5 | 10 | 195 | 65 | 54 | 4×φ5.5 | 10 | 0.15～0.3 | ±2″/±30′ |
RYS12/720 | 302 | 287 | 95 | 4×φ6.5 | 12 | 264 | 76 | 63 | 4×φ6.5 | 12 | 0.15～0.3 | ±1″/±30′ |
